Strom & Spannungs Sensoren
Die Stromsensoren von AST basieren auf einer indirekten Strommessung mittels eines speziell für diese Aufgabe entwickelten 3D Hall ASIC. Dabei wird mit hoher Präzision das vom Strom in einem Leiter hervorgerufene Magnetfeld gemessen. Dieses Messverfahren spielt seine Stärken vor allem bei hohen Strömen (> 500A) aus, da im Gegensatz zu shunt-basierten Systemen am Messelement keine zusätzliche Verlustleistung entsteht. Die Geometrie des stromführenden Leiters kann in weiten Grenzen an die Bauraum und Messbereichs Anforderungen der jeweiligen Applikation angepasst werden. Die Strommessung erfolgt, ermöglicht durch das magnetische Wirkprinzip, unter kompletter galvanischer Trennung. Die Spannungsmessung erfolgt ebenfalls galvanisch getrennt. Die Trennung wird hierbei über eine isolierte digitale Schnittstelle realisiert, die hohe Abtastraten erlaubt, um auch dynamische Signale sicher erfassen zu können. Anwendung finden die Strom-/Spannungssensoren hauptsächlich im Antriebsstrang von batterieelektrischen und brennstoffzellenbasierten Fahrzeugantrieben sowie, als eichrechtskonforme Ausführung, in der entsprechenden DC Schnelllade Infrastruktur. Der Strommessbereich der applikationsspezifischen Sensoren reicht dabei bis 2500A und unterstützt so zukünftige Generationen von Schnellladesäulen und Fahrzeugarchitekturen.
DC METER (eichrechtskonform)

Die kontinuierliche Messung von hohen Strömen und Spannungen ist eine herausfordernde Aufgabe. Basierend auf dem eigenentwickelten 3D-Hall ASIC (AST Patent) ermöglichen die AST DC Meter eine dauerhafte Messung bis zu 1.000A und 1.000V. Dieser hohe Messbereich qualifiziert die AST Sensoren besonders für den Einsatz in Schnell- und Ultraschnellladesäulen sowie für Megawatt-Charging-Stationen im Bus- und Truckbereich.
Die AST DC Meter sind eichrechtskonform und erfüllen die Anforderungen der folgenden Zertifizierungsbehörden:
- Deutsches Eichrecht, Modul B und Modul D zertifiziert
- MID-Zertifizierung
- Französisches Eichrecht (Décision n° 22.00.570.001.1 du 1er mars 2022)
- UL-Zertifizierung (US)
- UKCA-Zertifizierung
Sogar unter Dauerlast von 1.000A und 1.000V erfüllt der AST DC Meter die Anforderungen der Klasse B gemäß MID 2014/32/EU und der Genauigkeitsklasse 1 der IEC62053-41:2021.
Zur frühzeitigen Berücksichtigung von Trends in der Ladesäuleninfrastruktur, ist das AST DC Meter bereits für bi-direktionale Ladevorgänge ausgelegt.
Das DC Meter ist in zwei Designvarianten verfügbar – als kompakte Messeinheit mit integriertem Display oder als Version mit abgesetztem Display und größerer Flexibilität in komplexen Einbausituationen.

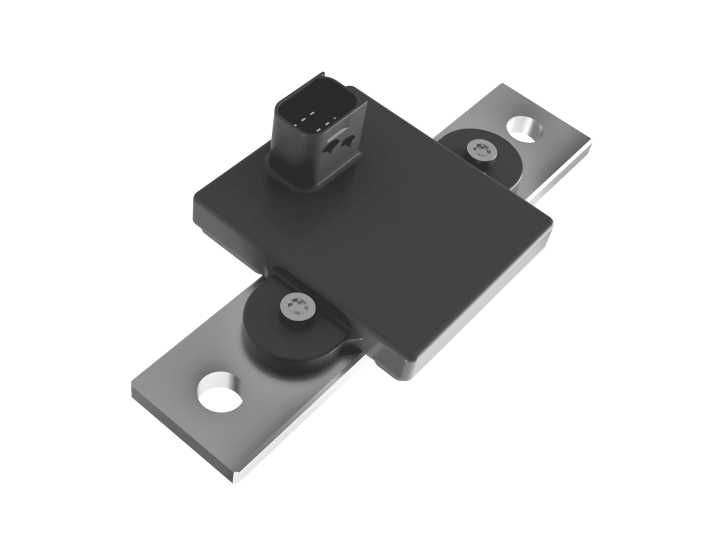

Hochstrom/ Hochspannungs Sensor

Ströme im Bereich tausender Ampere zu messen, ist eine herausfordernde Aufgabe. Der von AST entwickelte 3D Hall ASIC erlaubt eine vollständig galvanisch getrennte Strommessung, ohne zusätzlichen Leitungswiderstand (Shunt) in den Strompfad einzufügen. Selbst bei Strömen über 1000A ist die Verlustleistung sehr gering und der Temperaturanstieg liegt deutlich unter dem shunt basierter Systeme. ASTs 3D Hall Technologie ermöglicht den Verzicht auf ferromagnetische Fluss-Leitelemente und vermeidet so störende Hysterese-Effekte. Die Spannungsmessung basiert auf einem isolierten digitalen Highspeed–Interface und erlaubt hohe Abtastraten zur Erfassung hochdynamischer Signale.
Batterie Sensor

Mit der zunehmenden Elektrifizierung der Fahrzeuge erhällt die Bordbatterie eine immer wichtigere Rolle. Unsere Batteriesensoren ermitteln berührungslos mit hoher Genauigkeit den Strom, die Spannung, die Temperatur sowie den Zustand von Starterbatterien. Sie geben Auskunft über Alterungseffekte und können die verbleibende Lebensdauer und Leistungsfähigkeit präzise vorhersagen.
Dadurch lassen sich Ausfälle aufgrund entladener Batterien und, besonders im kommerziellen Segment, kostenintensive Stillstandszeiten vermeiden.
Natürlich hat unser berührungsloses Messverfahren viele weitere Vorteile: es steht jederzeit zur Verfügung und arbeitet auch in Kombination mit Start-Stopp-Funktionen und anderen emissionsreduzierenden Maßnahmen problemlos zusammen.
