Strom- und Spannungssensoren

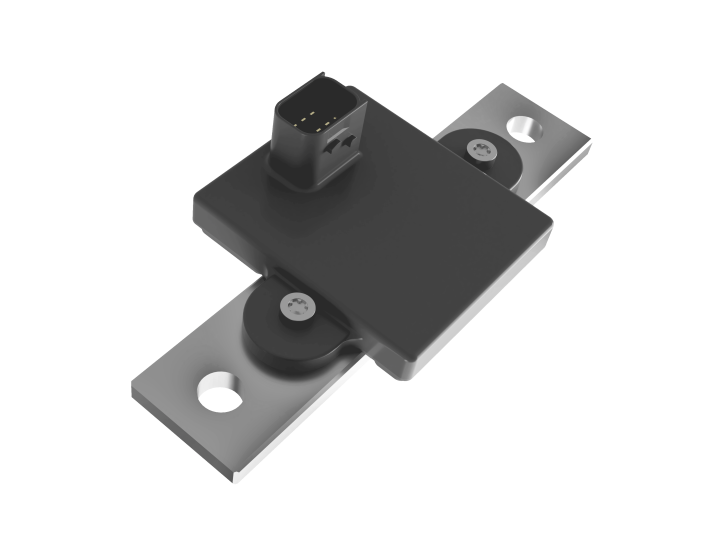

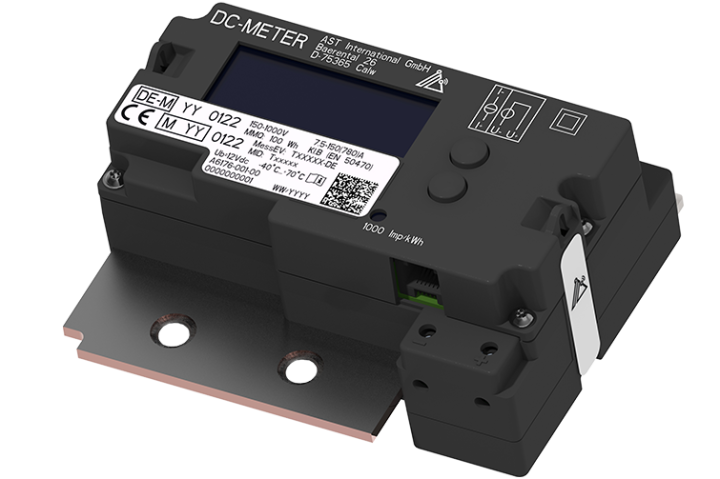

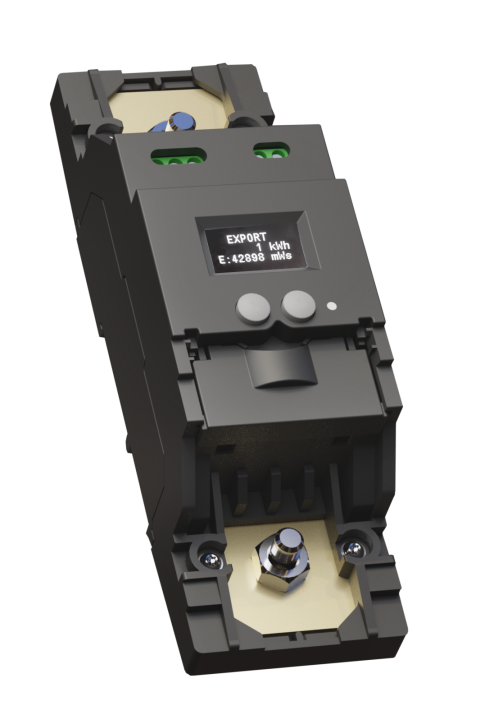

Die Stromsensoren von AST basieren auf einer indirekten Strommessung mittels eines speziell für diese Aufgabe entwickelten 3D Hall ASIC. Dabei wird mit hoher Präzision das vom Strom in einem Leiter hervorgerufene Magnetfeld gemessen. Dieses Messverfahren spielt seine Stärken vor allem bei hohen Strömen (> 500A) aus, da im Gegensatz zu shunt-basierten Systemen am Messelement keine zusätzliche Verlustleistung entsteht. Die Geometrie des stromführenden Leiters kann in weiten Grenzen an die Bauraum und Messbereichs Anforderungen der jeweiligen Applikation angepasst werden. Die Strommessung erfolgt, ermöglicht durch das magnetische Wirkprinzip, unter kompletter galvanischer Trennung. Die Spannungsmessung erfolgt ebenfalls galvanisch getrennt. Die Trennung wird hierbei über eine isolierte digitale Schnittstelle realisiert, die hohe Abtastraten erlaubt, um auch dynamische Signale sicher erfassen zu können. Anwendung finden die Strom-/Spannungssensoren hauptsächlich im Antriebsstrang von batterieelektrischen und brennstoffzellenbasierten Fahrzeugantrieben sowie, als eichrechtskonforme Ausführung, in der entsprechenden DC Schnelllade Infrastruktur. Der Strommessbereich der applikationsspezifischen Sensoren reicht dabei bis 2500A und unterstützt so zukünftige Generationen von Schnellladesäulen und Fahrzeugarchitekturen.
